UPS电源的组成

典型的UPS系统框图如图1所示，它的基本结构是一套将交流电变为直流电的整流器和充电器，以及把直流电再变为交流电的逆变器，电池在交流电正常供电时贮存能量且维持在一个正常的充电电压上，一旦市电供电中断时，蓄电池立即对逆变器供电以保证UPS电源交流输出电压。下面几种简图示意了UPS的各种工作情况(以在线式UPS电源为例)。 [3]

（1）市电在UPS所允许的范围内正常供电时，如图2所示，粗线描绘了电源能量的流向。 [3]

（2）主电源故障即市电被切断后，电源将瞬间改由逆变器提供能量如图3所示。 [3]

（3）当所带负载过大或电源内逆变器出现故障时，UPS将打开旁路由主电源直接供电，如图4所示。 [3]

（1）单台UPS电源能够供给全部负载，连接图如系统的原理图，连接方法较简单。 [3]

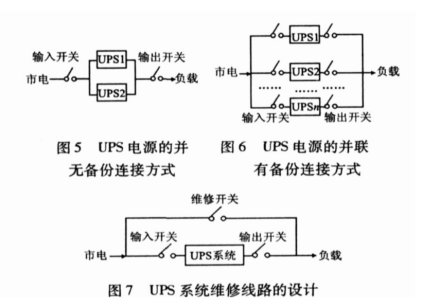

（2）总负载功率需要二台或更多台UPS电源供给，如图5所示，这种连接方式称作并联无备份方式。 [3]

（3）二台或二台以上UPS电源其总容比负载总容量要多，但该系统比负载总容量必须多一台UPS电源的容量，任何一台UPS电源故障时，其余仍能供给全部负载，如图6所示。这种连接方式称作并联有备份方式。 [3]

（4）整个UPS电源系统出现故障后，市电将UPS电源脱开，直接接通负载，且不影响UPS电源系统的维修，这种线路设计如图7所示。 [3]

当UPS电源系统无故障时，维修开关打开，输入开关、输出开关闭合；当UPS电源系统故障时，维修开关闭合，输入开关、输出开关打开。这样，保证了用电负载的正常工作，而又不影响对UPS电源系统故障的在线维修。 [3]
